Здравствуйте.

На каком то сайте, посвященной микроскопии, Душан Грујић выложил свою переделку ои-32.

Здесь ,я выложу свою.

Стабилизатор ,у меня проще ,чем у него ,но возможности те же, защиты от перенапряжения правда нет, я поставил низкоомный резистор ,ограничивает ,где-то до 7,5 ват.
Если кому надо будет ,поищу схему стабилизатора ,пусть сообщение оставит .

Стабилизатор, вынес в отдельную коробку ,мощность довольно велика ,до 2,5 ампер (до 10 ват) ,как у Душан Грујић ,не получится (стабилизатор поставил в ои-32) ,у него всего 1 ват ,и так площадь радиатора светодиода мала (греется), поэтому буду использовать до 3 ват ,кратковременно можно и больше.

Светодиод GREE XML - 10 ват ,6000к ,( можно любой ).Очень мощный , зайчиков лучше не ловить, его хватит для любых вариантов исследования.
Пятно света очень ровное, лампа никогда не сравнится.

Также сделал небольшую регулировку, верх - вниз.

Трансформатор использовал от МИН-8.

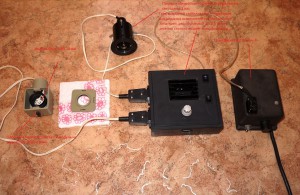

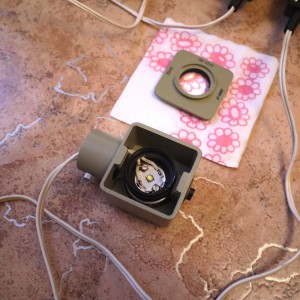

Немного фотографий:

Плохо видно, Вы ставили радиатор или он не потребовался?

ИМХО 10W светодиод в ОИ-32 - это перебор Конечно, у каждого свое видение, но я бы на вашем месте в ОИ-32 установил 3W светодиод, а 10W установил бы в фонарь от МИН и придумал бы что-нибудь с ним для настройки нормального освещения по Келеру.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Зачем в патрон от мин? Лучше уж в ОИ-19 + стандартное биоламовское/мбр зеркало - нацелить его на зеркало и настроить свет по келлеру.

Насколько я понимаю, ОИ-19 еще нужно взять где-то, а фонарь от МИН уже есть.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Я позволю себе еще опустить планку мощности светодиода - 1 Вт. У меня собран регулируемый стабилизатор тока. Максимальный выходной ток я ограничил на уровне 300 мА, ограничив тем самым мощность обычных светодиодов 1 Вт. Этого предостаточно для работы с конденсором темного поля ОИ-13 и для контрастирования методом фазового контраста. Для работы же в проходящем свете светлом поле хватает мощности 100 мВт.

Одиночная линза с параболоидальной поверхностью в осветителе МИН-8 обладает меньшей сферической аберрацией чем оптическая система в ОИ-19, при большем выходном диаметре. Поэтому с ней можно качественнее осветить большее поле.

20130403
Радиатор люменевый, цилиндрический ,он просто с покрытием ,не очень видно ,охлаждает примерно до 3 ват, можно любой подходящий ,согнуть например алюминевую пластину,буквой п ,и жестко прикрутить ,как у Душан Грујић.

Rasalam
Согласен ,10 ват для ои-32 много, просто хотел попробовать как он светит, в светильник мин-8 10 ват не засунешь, больно большой городить придется радиатор ,специальной формы,а так нашел маленький ,цилиндрический, его можно регулировать в небольших пределах.

Duke
Можно и в ои-19,но у меня его нет, а есть мин-8.

Cocteau
В мин-8, 2 встроенных полярифильтра, еще один можно подцепить на освещение, компенсаторы, они сильно гасят свет, а если включить встроенный светофильтр, то еще сильнее, поэтому 1 вата ,при больших увеличениях может не хватить.
Для простого микроскопа ,типа биолам ломо, я думаю хватит.

Пустил в расход одну лампу(разбил стекло), которая идёт на мин-8, к патрону припаял ,прикрутил радиатор со светодиодом на 3 вата, получилось очень хорошо., свет белый ,а не желтый ,пятно ровное.

У меня в ОИ-19 10W светодиод работает. Если обеспечить хороший контакт подложки светодиода (т.н. "звезды") с патроном, а патрона с фонарем, радиатор не нужен. Тем более, вы все равно не будете использовать мощность 10W, за глаза хватает и 3. Преимущество светодиода 10W не в люменах, а в размере кристалла. Он таков, что совместно с защитной линзой светодиода и оптикой коллектора (ОИ-19, во всяком случае) размер проекции светящегося тела (кристалла) полностью покрывает апертурную диафрагму конденсора, что и требуется при настройке света по Келеру. У 3W светодиода кристалл слишком маленький.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Что кристалл больше это верно. Потом как нибудь попробую 10 ват поставить.

Добрый вечер, всем!

Возможно будет полезно для использовать, я сделал другой источник напряжения для светодиоды с защитой от перенапряжения и перегрузки по току, помещен в отдельную коробку, значительно проще сделать чем был для ОИ-32. Стоимость до десяти долларов, не более.

Все показано нажмите здесь. Прошу извините, не имею времени перевести на Русский язык.

С уважением

Душан

Душан Грујић
Спасибо вас.
Насчёт перевода проблем нет ,браузер переводит.
У вас получалось подробное и качественное изложение стабилизатора для светодиодного осветителя. Может найдутся микроскописты ,которым это будет полезно

player13cccp, а какой диод Вы впаяли? Может есть фото этой конструкции?
Спасибо

_________________
Родом из СССР

3 вата светодиод. Я выкладывал в теме.

Я извиняюсь за тупость, но на фото указан светодиод GREE XML - 10 ват.
Дальше идет Ваш пост за 21.03.2014г. где Вы пишите:"Пустил в расход одну лампу(разбил стекло), которая идёт на мин-8, к патрону припаял ,прикрутил радиатор со светодиодом на 3 вата, получилось очень хорошо., свет белый ,а не желтый ,пятно ровное."
Поэтому я и спрашиваю, какой фирмы и какой мощности Вы установили светодиод в последнем варианте?
Р.S. Мощность то я вижу, а какой фирмы?

_________________
Родом из СССР

Этот светодиод похож на X10.
