СообщениеДобавлено: 23 авг 2014, 14:51
Не в сети
Аватара пользователя

Зарегистрирован: 18 дек 2013, 18:52
Сообщения: 2470
Откуда: г.Тула

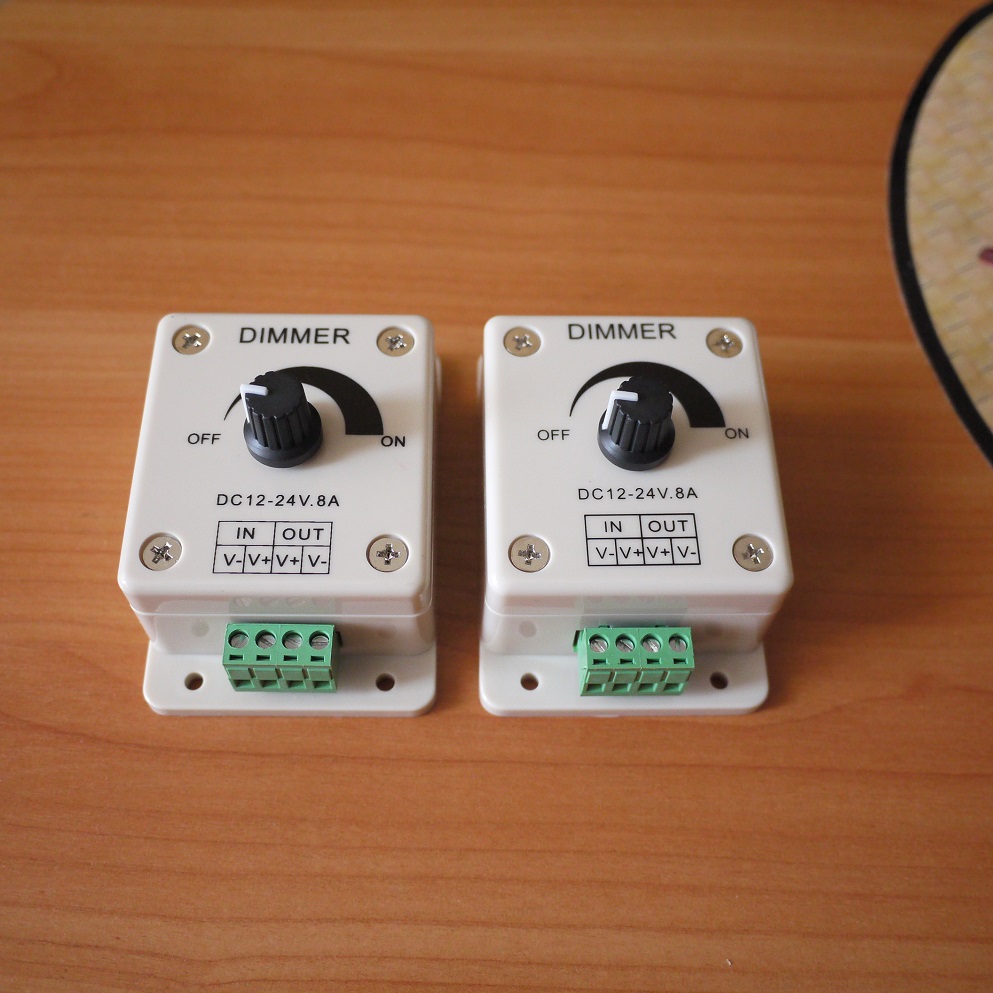

Прислали пару диммеров из Китая ,цена небольшая ,от 90 р. с пересылкой, у нас коробочка дороже стоит . Есть регулировка ,большой , до 8а ,ток. По крайней мере так написано. Напряжение входа 12-24 вольт.

Может у кого из форумчан схема принципиальная есть ,хотелось бы знать её характеристики.

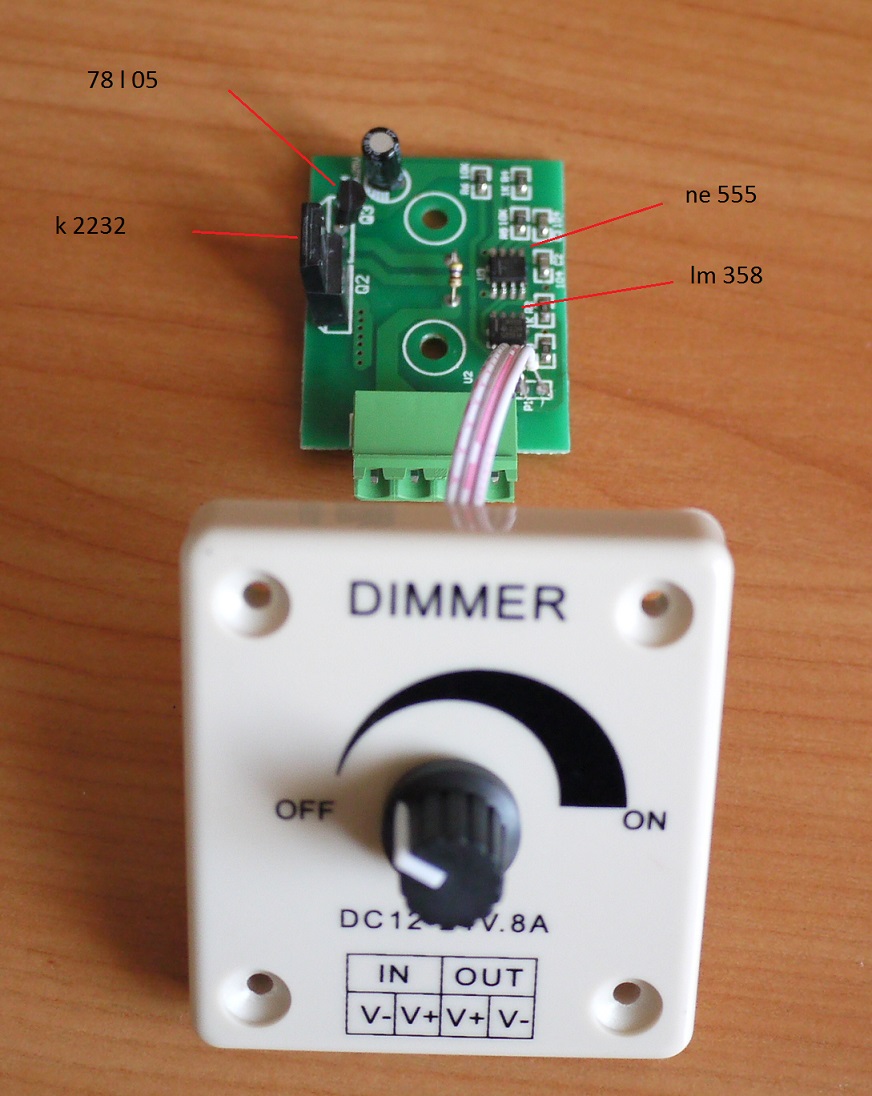

Построена на основе : lm 358 , ne 555 , k 2232 (похоже транзистор, на выходе стоит) ,стабилизатор напряжения пятивольтовый 78l05 .


Вложения:
P1120846_диммер_2.jpg [ 225.06 КБ | Просмотров: 5365 ]
P1120850_диммер_1.jpg [ 224.44 КБ | Просмотров: 5365 ]
Вернуться к началу
 Профиль

СообщениеДобавлено: 23 авг 2014, 15:46
Не в сети

Зарегистрирован: 03 мар 2014, 05:38
Сообщения: 1060
зачем схема
это устройство работает регулируя интервал между отсутствием и наличием напряжения на выходе
на большой скорости переключения
свойства такго устройствы определяются транзистором-- его максимальным током в открытом состоянии


Вернуться к началу
 Профиль

СообщениеДобавлено: 23 авг 2014, 16:29
Не в сети
Аватара пользователя

Зарегистрирован: 18 дек 2013, 18:52
Сообщения: 2470
Откуда: г.Тула
Я ,примерно представлял как работает диммер, просто хотелось знать реальные характеристики - соответствует ли написанным.
По транзистору характеристик не нашел .


Вернуться к началу
 Профиль

СообщениеДобавлено: 23 авг 2014, 16:30
Не в сети
Аватара пользователя

Зарегистрирован: 18 дек 2013, 18:52
Сообщения: 2470
Откуда: г.Тула
И не сгорит ли диммер если нагрузки не будет ,у таких схем бывает такое.


Вернуться к началу
 Профиль

СообщениеДобавлено: 23 авг 2014, 16:35
Не в сети

Зарегистрирован: 10 май 2013, 09:49
Сообщения: 424
Откуда: Санкт-Петербург
Если нагрузки не будет, то через силовой транзистор ток протекать не будет. Диммер не сгорит.


Вернуться к началу
 Профиль

СообщениеДобавлено: 23 авг 2014, 17:01
Не в сети
Аватара пользователя

Зарегистрирован: 18 дек 2013, 18:52
Сообщения: 2470
Откуда: г.Тула
Если так то хорошо .


Вернуться к началу
 Профиль

СообщениеДобавлено: 05 окт 2014, 03:31
Не в сети

Зарегистрирован: 20 июн 2013, 16:00
Сообщения: 121
Откуда: Белград, Сербия
player13cccp писал(а):
Может у кого из форумчан схема принципиальная есть ,хотелось бы знать её характеристики.


Добрый вечер!

Вот, схема и осциллограммы. Лично я, не люблю этот димер, это типичны PWM от его использовал только корпус.

Если кому нужен источник питания для Power LED, более качественный модуль Вам можно посмотрит нажмите здесь.

С уважением, Душан




Dimmer Frequency = 830 ms, ~1200 Hz


Dimmer Vin=20V I Load=2A Vout=18.3 V



Вернуться к началу
 Профиль

СообщениеДобавлено: 05 окт 2014, 14:09
Не в сети
Аватара пользователя

Зарегистрирован: 18 дек 2013, 18:52
Сообщения: 2470
Откуда: г.Тула
Душан Грујић
Спасибо за информацию.


Вернуться к началу
 Профиль

СообщениеДобавлено: 25 апр 2016, 18:45
Не в сети
Аватара пользователя

Зарегистрирован: 18 дек 2013, 18:52
Сообщения: 2470
Откуда: г.Тула
Здравствуйте.
Продолжу статью о регулируемых токовых стабилизаторов.
Поначалу у меня был димер ,который на верхних фотографиях ,импульсный . Удобно ,что не греется и небольшой ,но главный минус ,для тех кто занимается фото и видео съемкой , полосы по изображению.
Нужен линейный токовый стабилизатор ,он больше ,требует большего охлаждения , но изображение не мерцает. А это главный плюс .

Привожу простые схемы на lm317t ,с помощью которых можно сделать на коленках и за небольшую цену , линейный токовый регулятор 1.5А - 5А.
Вначале использовал схему стабилизатор напряжения и ток задавал с помощью резистора, но такая схема не имеет защиту по току и грубо регулирует. Потом объединил два стабилизатора токовый и по напряжению и получился линейный токовый регулятор ,пока испытываю lm317t (1.5А), потом куплю ld1084(5A), он имеет падение всего 1.3 вольт ,при токе 5А. Задаешь ток и можешь спокойно регулировать яркость , ток не превысит заданный на светодиод.

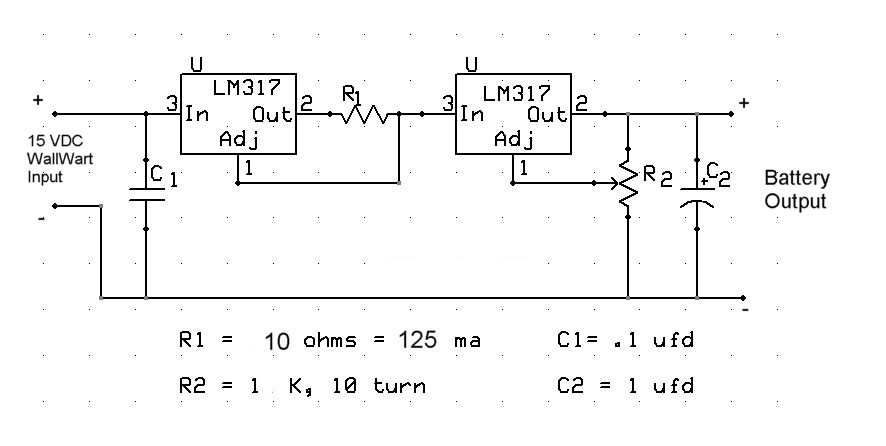

Вот сама схема.
По Идее их можно поменять местами , сначало стабилизатор по напряжению ,а потом по току ,но это надо проверять.
Калькулятор расчета тока и напряжения на lm. http://cxem.net/calc/lm317_calc.php
Еще один момент ,эти стабилизаторы боятся перенапряжения на выходе , поэтому лучше на выходе этого стабилизатора использовать маленькие электролиты ,или вообще без них.


Вложения:
_li-ion.jpg [ 46.7 КБ | Просмотров: 3819 ]
Вернуться к началу
 Профиль

СообщениеДобавлено: 26 апр 2016, 03:18
Не в сети
Аватара пользователя

Зарегистрирован: 10 янв 2016, 18:32
Сообщения: 359
Откуда: Иркутская область
Уважаемый player13ссср! Обьясните мне, как человеку, мало понимающему современную электронику, недостатки схемы, которую я применяю.

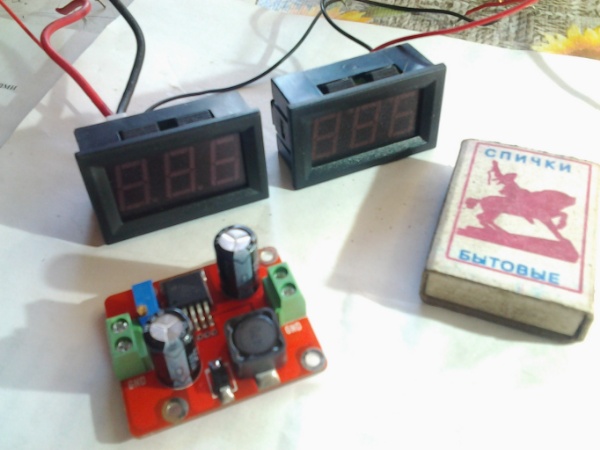

Я использую lm2596 DC-DC регулируемый понижающий преобразователь 3А и для контроля амперметр и вольтметр. Яркость регулируется ступенчато - 4-8-12 -16-20-диодов.
Как оказалось, осветитель Белых при исключительно высоком качестве света выдает относительно небольшое количество света. Причем при двухкратном росте мощности группы диодов количество света растет процентов на 40. При этом катострофически растет температура корпуса осветителя. Следовательно, наращивание мощности диодов-тупиковый путь. Иначе осветитель из подогревателя кофе постепенно превратится в зимний обогреватель многоквартирного дома :D .

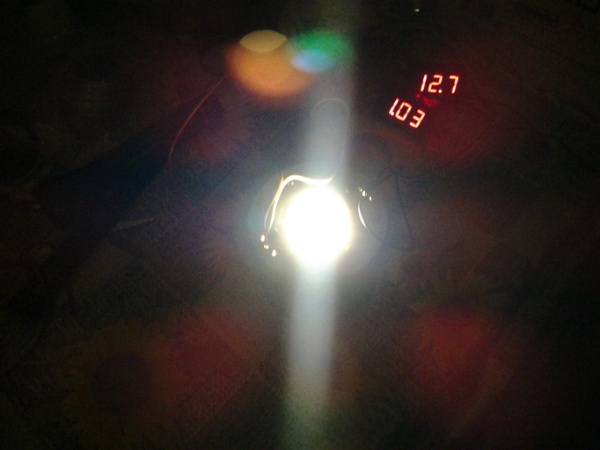

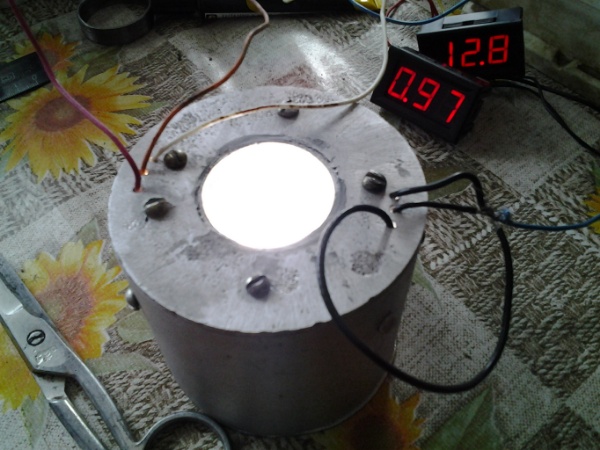

Несколько фото при испытании осветителя в варианте использования трех цепочек диодов прилагаю:


Вложения:
IMG_20160426_073131.jpg [ 70.93 КБ | Просмотров: 3793 ]
IMG_20160426_073226.jpg [ 59.76 КБ | Просмотров: 3793 ]
IMG_20160426_073519.jpg [ 104.36 КБ | Просмотров: 3793 ]
Вернуться к началу
 Профиль

СообщениеДобавлено: 26 апр 2016, 07:38
Не в сети
Аватара пользователя

Зарегистрирован: 18 дек 2013, 18:52
Сообщения: 2470
Откуда: г.Тула
Здравствуйте .
У вас лм стабилизатор напряжения, а не тока, что не хорошо.
Конечно вы ограничили ток резисторами, что хорошо. Лучше конечно использовать стабилизатор тока, но если он импульсный, возможно мерцание, зато меньше греется и размеры меньше.
Вам по сути надо использовать светодиодную матрицу ват на 24-50. Это печка, света станет больше, но нужно будет городить воздушное охлаждение. В этом варианте подойдет только импульсный стабилизатор.
